減壓閥設計標準及工作原理   發布時間：18-06-01

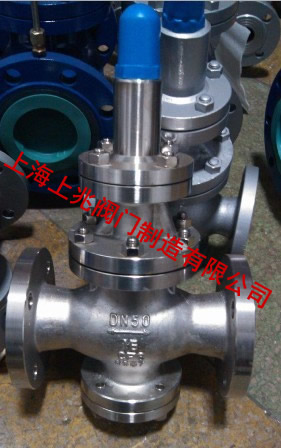

減壓閥設計標準及工作原理



減壓閥主要用于管道上的進口壓力減到適合設備的工作壓力避免造成損壞設備和管道的負載。減壓閥的種類有氣體減壓閥、蒸汽減壓閥、水液減壓閥、燃氣減壓閥等。

1、減壓閥設計標準

標準代號標準名稱
JIS B3372-1982壓縮空氣用減壓閥
JIS B8410-1990水道用減壓閥
GB/T 10868-1989電站減溫減壓閥技術條件
GB/T 12244-1989減壓閥一般條件
GB/T 12245-1989減壓閥西能試驗方法
GT/T 12246-1989先導式減壓閥
GB/T 3656-1994水減壓閥
GB/T 3656-1994船用空氣減壓閥
ASTM F1370-1992船用給水系統減壓閥
JB/T 53265-1994先導式減壓閥產品質量分等
AWWA C511-1992減壓防回流閥門組件

2、減壓閥工作原理：

序號名稱工作原理
1直接作用薄膜式減壓閥出口側壓力增加，薄膜向上運動，閥開度減小，流速增加，壓降則該拿大，閥后壓力減小，出口側壓下降。薄膜向下運動，閥開度增大，流速減小，壓降減少，閥后壓增大。閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。
2直接作用波紋管式減壓閥出口側壓力增加，波紋管向上運動，閥開度減小，流速增加，壓降則該拿大，閥后壓力減小，出口側壓下降。波紋管向下運動，閥開度增大，流速減小，壓降減少，閥后壓增大。閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。
3先導活塞式減壓閥擰動調節螺釘，頂開導閥閥瓣，介質從進口側進入活塞上方，由于活塞面積大于主閥瓣面積，推動活塞向下移動，使主閥打開，有閥后壓力平衡調節彈簧的壓力改變導閥的開度，從而改變活塞上方的壓力，控制主閥瓣的開度，使閥后的壓力保持恒定。
4先導薄膜式減壓閥工作原理同上。薄膜上腔的壓力由旁路調節閥控制。
5先導薄膜式減壓閥當調節彈簧處于自由狀態時，主閥和導閥都是關閉的。順時針轉動手輪時，導閥膜片向下頂開導閥，介質經過導閥流至主膜片上方，從而推動主閥，使主閥開啟，介質流向出口，同時進入導閥膜片的下方，出口壓力上升至與所調彈簧力保持平衡。如出口壓力增高，導閥膜片則向上移動，導閥開度減小。同時進入主膜片下方介質流量減小，壓力下降，出口壓力降低達到新的平衡，反之亦然。
6組合式減壓閥減壓閥由主閥，導閥、截止閥組成。當調節彈簧處于自由狀態時，主閥和導閥呈關閉狀態。擰動調節螺釘，由介質推開導閥，同時進入主閥橡膠薄膜腔室與調節彈簧的壓力保持平衡，進入主閥橡膠薄膜腔室，使橡膠膜片向上，主閥打開，介質流向出口（此時截止閥打開，保持腔室一定的壓力），出口介質再反饋至橡膠薄膜上方腔室和導閥下方腔室。當出口壓力增高時，導閥的膜片上移，導閥開度減少，使腔室的介質壓力下降，同時腔室壓力下降，主閥橡膠薄膜下移，主閥的開度減小，出口壓力下降，達到新的平衡；反之亦然。
7杠桿式減壓閥這時通過杠桿上的重錘平衡壓力的減壓閥。其動作原理：當杠桿處于自由狀態時，雙閥座的閥瓣和閥座處于關閉狀態。在進口壓力作用下，向上推開閥瓣，出口端形成壓力，通過杠桿上的平衡重錘，調整重要傳達到所需出口壓力。當出口壓力超過給定壓力時，由于介質壓力作用于上閥座上的力比作用于下閥座上的力大，形成一定壓差，使閥瓣向下移動，減小節流面積，出口壓力亦隨之下降，達到新的平衡；反之亦然。
8先導波紋管式減壓閥結構原理同先導活塞式減壓閥。
