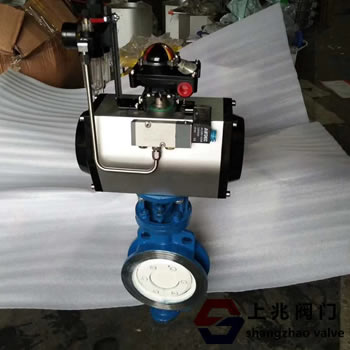

氣動硬密封法蘭蝶閥采用U形不銹鋼密封，與拋光盤三維偏心接觸。 解決了傳統偏心蝶閥在0°~10°開啟和關閉時的缺點，密封面仍處于滑動接觸摩擦狀態。蝶板的密封面在打開時分離，達到了閉合和密封的效果，使用壽命和密封性能最大化。 好目的。 因此，它廣泛應用于冶金，電力，石油，化工，空氣，燃氣，可燃氣體和中等溫度≤550°C的給排水等腐蝕性介質的管道中。它是調節流量和關閉流體的最佳設備。 其次，氣動硬密封法蘭蝶閥的特點是 1。 蝶閥簡單，緊湊，重量輕，易于安裝和拆卸，易于維護; 2.蝶閥采用不銹鋼U形密封圈，具有一定的彈性。它有高溫和低溫條件，并有一個蝴蝶板。 優秀的密封性; 3，蝶閥的三維偏心，經過嚴格計算，U型圈和蝶板幾乎沒有摩擦，使用壽命長，并且具有更緊湊的功能; 4.采用蝶板密封面。 表面鈷基硬質合金，密封面耐磨，使用壽命長; 5.蝶閥結構獨特，開關只需將閥桿旋轉90°即可完成。 操作靈活，方便，省力，不受中壓的影響，密封性能可靠; 6.耐高溫，耐低溫，耐腐蝕。 三，氣動硬密封法蘭蝶閥采用標準 設計標準：GB / T12238-1989法蘭連接尺寸： GB / T9113.1-2000; GB / T9113.2-2000; GB / T9115.1-2000; GB / T9115.2-2000結構長度：GB / T12221 - 1989壓力試驗：GB / T13927-1992; JB / T9092-1999
| 公稱通徑 | DNmm | 50-1200 | | 公稱壓力 | PNMPa | 1.0 | 1.6 | 2.5 | 4.0 | 試驗壓力
PSMPa | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | | 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | | 適用介質 | 水、蒸汽、油品、酸類腐蝕性等 | | 適用溫度 | -40℃-600℃ |
|
