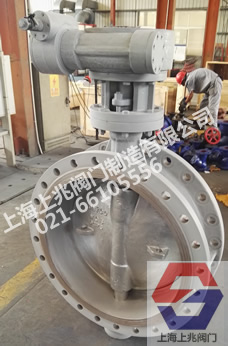

SD343H-16C-600_法蘭式伸縮硬密封蝶閥適用于調節食品，醫藥，給水排水和燃?xì)夤艿赖牧髁亢蛿r截介質，化學，石油，電力，紡織，造紙等，溫度≤80°C，公稱壓力≤1.6MPa。 補償管道的熱膨脹和收縮功能。 二，SD343H-16C-600_法蘭式伸縮硬密封蝶閥 - 功能 1 。設計新穎，合理，結構獨特，重量輕，操作方便，快速開合; 2。除了調節和截斷功能外，伸縮式蝶閥還可以補償管道溫度差引起的熱膨脹和收縮，也可以方便閥門的安裝和更換。 緊急切斷閥 3。密封部件可以調整和更換，密封性能可靠。 設計標準：GB / T12238-1989 法蘭連接尺寸：GB / T9113.1-2000; GB / T9113.2-2000 GB / T9115.1-2000; GB / T9115.2-2000 壓力試驗：GB / T13927-1992; JB / T9092-1999
四，SD343H-16C-600_法蘭式伸縮硬密封蝶閥 - 主要技術參數
| 公稱通徑 | DN(mm) | 50～2000 | | 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | | 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | | 密封試驗 | 0.66 | 1.1 | 1.76 | | 氣密封試驗 | 0.6 | 0.6 | 0.6 | | 適用溫度 | ≤80℃ | | 適用介質 | 空氣、水、蒸氣、煤氣、油品等 | | 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
五、SD343H-16C-600_法蘭式伸縮硬密封蝶閥--主要零件的材質
| 零件名稱 | 材料 | | 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 | | 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 | | 密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 | | 閥桿 | 2Cr13、不銹鋼、鉻鉬鋼 | | 伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 | | 填料 | 柔性石墨 |
|
