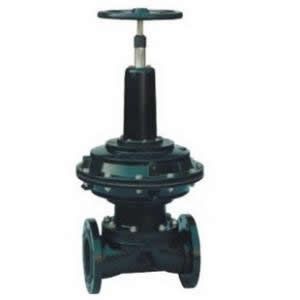

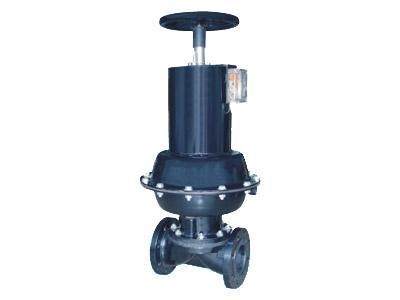

PVDF耐腐蝕隔膜閥是一種具有截斷功能的隔膜閥，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成， 緊急切斷閥并將閥內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
1、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由具有高韌性的三元乙丙橡膠（EPDM）膜片與聚全氟乙丙烯（FEP）通過注塑加工而成的膜片的組合，中心閥桿組應采用不銹鋼與鋼。 2、閥體與管路連接規格需符合DIN、GB、ASTM、JIS等標準，使整體管路系統達成統一標準要求。
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | 1 | 螺柱 | 不銹鋼、銅 | 10 | 滾動軸承 | 單向推力軸承 | 2 | 指示燈 | 鋼 | 11 | 螺母 | 不銹鋼、銅 | 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不銹鋼、銅 | 4 | 手輪 | ABS ABS | 13 | 閥體 | RPP ABS PVDF RPP ASB PVDF | 5 | 壓緊螺母 | 不銹鋼、RPP | 14 | 墊膜 | 橡膠 | 6 | 襯環 | | 15 | 隔膜片 | F46 PVDF F46 PVDF | 7 | 螺母 | 鑄鐵、鋼、銅 | 16 | 鑄 | 鋼、不銹鋼 | 8 | 閥桿 | 不銹銅、鋼 | 17 | 閥瓣 | 鑄鐵、不銹鋼 | 9 | 閥蓋 | RPP ABS PVDF | - | - | - |
|
