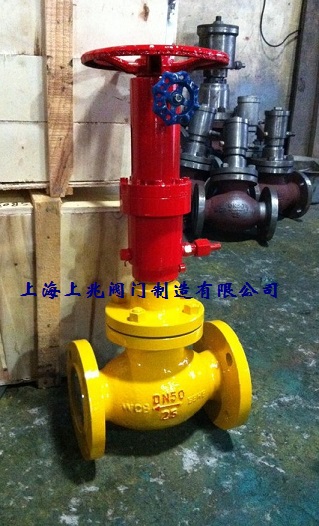

SQDY421F 手動液動緊急切斷閥

手動液動緊急切斷閥
所屬系列:切斷閥系列
檢索關鍵字:手動液動緊急切斷閥,SQDY421F,手動緊急切斷閥,液動緊急切斷閥,緊急切斷閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、手動液動緊急切斷閥--產品用途




SQDY421F手動液動緊急切斷閥是管路系統上必備的閥門配件。主要用于緊急情況時能在較遠的地點迅速關閉管路的出入口。能夠實行遠距離控制啟閉,啟用僅需按一下控制按鈕其余事項在指定時間內完成,如加裝遠程信號反饋系統,可于遠距離控制室直接獲悉閥門運行狀態。


二、手動液動緊急切斷閥--性能規范




1.規格:DN25~DN400


2.使用壓力:1.0~6.4Mpa


3.使用溫度:-30℃~60℃


4.使用介質:液化石油氣、天然氣等氣體


5.氣源壓力:0.3~0.6Mpa



三、作用原理及結構說明




1、閥門在使用時先將手輪逆時針旋轉到底,然后往回倒退一圈再用固定手輪固定螺母,以防手動裝置拉住活塞使密封不到位而形成密封不密閉(本閥出廠前已調好)。閥門在無外壓力操作情況下,閥瓣處于常閉狀態,在系統上使用時,靠手搖油泵的液壓源推動活塞上移使閥門開啟,當需要關閉閥門或遇到有緊急情況時,可將液壓源壓力泄掉,閥門即自動關閉。


2.本閥配備操作手輪當無氣源時可操作手輪使閥門開啟或關閉。


3、閥瓣關閉時,壓力是依靠手搖油泵的液壓源或操作手輪來實現。


4、閥門工作介質的流動方向應是高進低出,與普通截止閥流向正好相反。


5、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。



四、主要外形尺寸和連接尺寸



 DN
D
D1
D2
b
F
z-Ф
25
115
85
65
16
2
4-Ф14
32
135
100
78
18
2
4-Ф18
40
145
110
85
18
2
4-Ф18
50
160
125
100
20
3
4-Ф18
65
180
145
120
22
3
8-Ф18
80
195
160
135
22
3
8-Ф18
100
230
190
160
24
3
8-Ф23
125
270
220
188
28
3
8-Ф25
150
300
250
218
30
3
8-Ф25
200
360
310
278
34
3
12-Ф25
250
425
370
332
36
3
12-Ф30
300
485
430
390
40
3
16-Ф30
350
550
490
448
44
4
16-Ф34
400
610
550
-3-
505
48
4
16-Ф34




五、手動液動緊急切斷閥--主要零件材料



零件名稱
材料
閥體
WCB/304
閥體密封圈
PPL
閥瓣
25/304
氣缸
25/QT450
彈簧
4Cr13/60Si12Mn
活塞
QT450


六、保管、安裝及使用的注意事項



1、閥門通路兩端必須加防護蓋,存放在干燥、通風的室內,如長期存放應經常檢查,防止銹蝕;


2、閥門在安裝前不要拿掉防塵蓋,使閥內無污物存在;


3、閥門可安裝在水平或垂直的管道上使用,安裝時去掉防塵蓋,管路先用空氣吹干凈,以免污物帶進閥腔內;




故障現象
原 因
消 除 方 法
法蘭密封面處滲漏
1、法蘭處墊片損傷或密封面碰傷;
2、法蘭連接螺栓堅固不均勻。
1、更換法蘭密封面墊片;
2、密封面要修好凹凸;
3、均勻堅固法蘭連接螺栓。
閥瓣與閥座封面滲漏
1、密封面處有損傷或有污物;
2、閥座彈簧失效。
1、重新修整密封面,去污物;
2、更換閥座彈簧。
開啟閥瓣氣缸滲漏
1、閥門活塞與缸體的損傷;
2、活塞O型圈損壞。
1、修整缸體壁與活塞粗糙度;
2、更換O型圈
